Zapnout / Vypnout
Krytí IP 65
Isobus
Otáčení displeje
3 vstupy pro kameru
Uhlopříčka 7,0"
Dotykový displej
USB
Vibrace
- 30 do + 65 °C

OPUS A6e – II. generace

Přeskočit text a přejít přímo na možnost objednání
Přeskočit text a přejít na technické informace

OPUS A6e je jasnou volbou pro komplexní rozhraní HMI, které se opírá o zpracování široké škály informací.

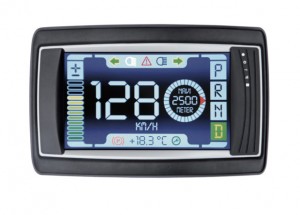

Je vybaven živým displejem s vysokým rozlišením a skvělým obrazem. Nabízí snadné ovládání za všech provozních podmínek. S optimalizovanou velikostí 7″ a rozlišením 800 x 480 pixelů je vše dokonale čitelné. Velká operační paměť 512 MB v kombinaci s 32bitovým procesorem o frekvenci 800 MHz a sériovou pamětí EEPROM 32kB pro uchování parametrů, je ideální pro náročné aplikace. Displej může být orientován buď vodorovně nebo svisle, a může být použit samostatně na konzole nebo být zabudován v přístrojové desce.

Integrovaný vstup kamery
Vestavěný vstup kamery umožňuje snadné připojení fotoaparátu OPUS. Další funkce jsou dva CANbus porty a čtyři konfigurovatelné vstupy, buď analogové nebo digitální. Model OPUS A6e může být vybaven také analogovým dotykovým displejem a dvěma dalšími kamerovými vstupy jako volitelné příslušenství (ve verzi Full).

Průmyslové těsněné displeje řady OPUS od společnosti Topcon Electronics splňují základní požadavky pro použití v zemědělských, stavebních či multifunkčních vozidlech. Vyznačují se vysokou spolehlivostí, odolností proti nepříznivému prostředí a kvalitním provedením.

Jak vybírat z nabídky průmyslových displejů OPUS.
Imcon Electronics nabízí tři základní modely, OPUS A3, A6 a A8, každý z nich ve verzi Eco nebo Standard. Tyto verze jsou dále rozděleny na Basic a Full. Model OPUS A6 je navíc k dispozici již ve druhé generaci. Vybírat můžete také z modelů B3e, B4e a B6e, které disponují velkou pamětí a displejem. Při výběru displeje a jeho konkrétního modifikace, věnujte dostatečný čas výběru. Modifikace se rozdělují na CAN Generic, CoDeSys a ISO-VT, tato informace je vždy uvedena v tabulce modifikací. Upozorňujeme, že dodatečné přehrání dat displeje nelze provést jinak, než odesláním produktu na výrobce. Pokud si nejste jisti výběrem, kontaktujte nás ještě před nákupem a společně vybereme vhodnou modifikaci.

Displeje si můžete vybrat v provedení bez kláves a nebo s klávesami a otočným ovladačem. Je možné si zvolit, zda displej bude mít dotykovou obrazovku. Napojit lze sběrnice CAN, RS-232, USB a Ethernet, mají ale také vstupy pro videokamery. Přístroje mohou být programovány v prostředí CODESYS, Projektor nebo nativně v prostředí Linux/QT.

Jak objednat průmyslový displej.

Průmyslové displeje OPUS A3e můžete objednat v našem e-shopuDo objednávky uveďte objednací číslo varianty produktu ze seznamu níže. Neváhejte se na nás obrátit s jakýmkoliv dotazem nebo připomínkou. Pokud vás zajímá individuální cenová nabídka, zeptejte se nás.

Veškeré varianty displeje OPUS A6e – II.  generace
Objednací číslo

IBS-DU70E-B-G2 OPUSA6EN2CANB000 Displej barevný OPUS 7″, 800 x 480 bodů, nedotyková obrazovka, CAN Generic, základní výbava
IBS-DU70E-BCS-G2 OPUSA6EN2CDSB000 Displej barevný OPUS 7″, 800 x 480 bodů, nedotyková obrazovka, základní výbava, CoDeSys, 2 GB uložiště, 512 MB RAM, Hightspeed USB
IBS-DU70E-F-G2 OPUSA6EN2CANF000 Displej barevný OPUS 7″, 800 x 480 bodů, nedotyková obrazovka, plná výbava, CAN Generic, 4 GB uložiště, 512 MB RAM, Hightspeed USB, Ethernet, microfon
IBS-DU70E-FCS-G2 OPUSA6EN2CDSF000 Displej barevný Opus A6e 2.gen 7″ 800×480 bodů; bez klávesnice; dotyk. obrazovka; full; Codesys
IBS-DU70E-FCW-G2 OPUSA6EN2CWVF000 Displej barevný Opus A6e 2.gen 7″ 800×480 bodů; bez klávesnice; dotykový; full; Codesys WebVisu
IBS-DU70E-T-G2 OPUSA6EN2CANT000 Displej barevný OPUS 7″, 800 x 480 bodů, dotyková obrazovka, CAN Generic, základní výbava
IBS-DU70E-TVT-G2 OPUSA6EN2ISOT000 Displej barevný OPUS 7″, 800 x 480 bodů, dotyková obrazovka, ISO-VT, základní výbava
IBS-DU70E-UTM-G2 OPUSA6EN2UTMD000 Displej barevný Opus A6e 7″ 2.G 800×480 b.; bez kláves; dotyk.obr.;ISO-UT+File Server+TC Bas+TC Geo
IBS-DU70E-UTS-G2 OPUSA6EN2UTSD000 Displej barevný Opus A6e 7″ 2.G 800×480 b.; bez kláves; dotyk.obr.; UT Small: ISO-UT + File Server



Fotogalerie

Technické informace

Kryt
Orientace na výšku nebo na šířku
W223 x H139 x D57,5 mm
Bez konektoru a kabelů

Paměť
512 MB DDR2 RAM
2 GB NAND flash (verze Basic), 4 GB NAND flash (verze Full)

Zdroj napájení
9 … 36 V DC

Programovací prostředí
OPUS Projektor
Codesys-Tools (3.X)
ISO-VT
C / C ++

Displej
7″, 15:9 TFT transmisivní
800 x 480 px, 500 cd/m²
Kontrastní poměr 600: 1

Uživatelské rozhraní
Dotyková obrazovka

Operační systém
Linux Kernel 3.0.0 nebo vyšší

Podporované protokoly
CANopen®
CANfreestyle
J1939

Signalizace
Světelný senzor
Vícebarevný LED displej
3 stavové LED diody
Reproduktor, cca. 80 dB (A)

Rozhraní
2 x CANbus ISO 11898
Specifikace CAN 2.0 B active
Ethernet 10/100 Mbit/s Base T
1x RS232 (pouze RxD, TxD, GND)
Analogové/Digitalní I/O (pouze verze Full – 4/3)
4 analogové/digitální vstupy
3 digitální výstupy
1 vysokorychlostní USB 2.0

Hodiny reálného času
Zálohováno kapacitorem

Certifikáty
Označení CE
Schválení typu E1

Procesor
32bit, 800 MHz
Freescale® I.MX6™

Video
Vstupy: 1 analogový (verze Basic), 3 analogové (verze Full)
Vss: 1 V
Napájení kamery: 12 V
Maximální proud: 500 mA
Výstup: 1 výstup ovládání kamery
Ampacita: 300 mA

Provozní podmínky
Provozní teplota: -30 ° až + 65 ° C
Skladovací teplota: -40 ° až + 85 ° C
Stupeň krytí: IP65 a IP66
Ochrana proti mechanickým nárazům: Level 2
Ochrana proti náhodným vibracím: Level 2
Ochrana proti periodickým vibracím: Level 2

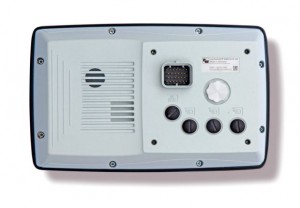

Konektory
Hlavní: AMP Seal, 26 pinů
Video: M12 kulatý, 5ti-pólový, B kódování
Ethernet: M12 kulatý, 4-pólový, D kódování

Společnost Topcon Electronics a.s. má již více než třicetiletou zkušenost ve vývoji a výrobě průmyslových displejů, patří mezi špičkové společnosti v oboru. Veškerý vývoj a výroba probíhá v Německu.
